Balayeuse de route de type humide de 8 tonnes

Présentation du produit
La balayeuse ZBH5073TSLEQY6 est modifiée par le châssis de deuxième classe de Dongfeng Motor Co., Ltd., et l'émission atteint la norme nationale. Le véhicule entraîne le ventilateur et d'autres dispositifs de travail, et adopte le principe de fonctionnement de l'aspiration et du balayage et de la poussière humide. enlèvement pour nettoyer la surface de la route. Le dispositif de travail adopte la forme d'arrangement symétrique de "quatre brosses centrales plus buse d'aspiration arrière" pour faciliter les côtés gauche et droit de la route. La performance globale du véhicule est au premier niveau des produits similaires en Chine, et a un certain nombre de brevets tels que "dispositif de nettoyage de route", "buse de nettoyage de route" et ainsi de suite.

Deuxièmement, aperçu fonctionnel
Le principe de fonctionnement de l'absorption et du balayage et du dépoussiérage humide est adopté, qui a diverses fonctions telles que le nettoyage des routes, les côtés gauche et droit du nettoyage des bordures de route, le balayage de l'eau, la pulvérisation d'eau et la pression de la poussière.

III. Champ d'application
Convient pour les routes ordinaires urbaines, les rocades rapides, les places, les aéroports, les quais, les autoroutes, les ponts, les bordures et autres opérations de nettoyage de la surface de la route.

4. Structure principale et caractéristiques de performance

1. Châssis
batholite. Le châssis de voiture de deuxième classe EQ1075SJ3CDF produit par Dongfeng Motor Co., Ltd. a été modifié et les émissions ont atteint la norme nationale six.
moteur.Utilisant le moteur diesel Anhui Quanchai Power Q23-115E60, puissance nominale de 85 kW, vitesse nominale de 3 000 r/min, les émissions atteignent les six normes nationales
2. Dispositif capillaire secondaire et son dispositif de transmission
Le moteur secondaire.Le sous-moteur diesel YN4H050-34CR de Shandong Yunnei Power Co., Ltd., avec une puissance nette nominale de 36,8 kW, une vitesse nominale de 2 500 r/min et des émissions atteignant la troisième norme nationale. Le moteur secondaire et le ventilateur utilisent le dispositif de connexion d'embrayage automatique centrifuge pour garantir que le moteur secondaire démarre et s'arrête automatiquement.
3. Benne à ordures
poubelle.La poubelle adopte une structure à une seule couche, la paroi intérieure est lisse et inoxydable, squelette, poubelle antiadhésive, déchargement pratique, très facile à nettoyer. Équipée d'une boîte à eau propre en plastique et d'une poubelle, un volume total de 4,5 m³, le pas moins de 2,5 m³.
4. La bouche
Buse d'aspiration en forme de fer à cheval, qui peut automatiquement s'adapter aux conditions du sol. La buse d'aspiration a une grande capacité de nettoyage et une vitesse de nettoyage rapide.

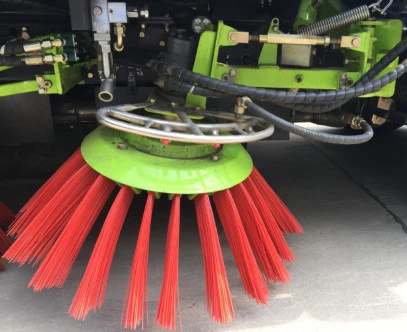

5. Dispositif de nettoyage
La technologie a reçu un brevet national. Utilisation d'une brosse de balayage en forme de feuille moulée par injection, balayage de brosse puissant et résistant à l'usure, remplacement rapide.
6. Système de contrôle de la poussière
La méthode de dépoussiérage adopte l'eau propre et le rideau d'eau, la pulvérisation d'eau et la pression de la poussière, économisant les ressources en eau et le temps de fonctionnement du dépoussiérage est considérablement prolongé. Le dispositif de nettoyage avant a la fonction d'évitement anti-collision, qui peut garantir que le dispositif de nettoyage n'est pas endommagé pendant l'opération.
7. Fonctionnement et mode de fonctionnement
Le véhicule adopte le mode de contrôle du mode de contrôle "commande électrique plus fonctionnement manuel". Lorsque l'opération démarre et s'arrête, le levage de la buse, le dégagement de la plaque de balayage, la pulvérisation de la buse, le basculement de la poubelle et d'autres opérations sont tous contrôlés par l'électricité, facile à utiliser, et réalisé par le boîtier de commande électrique dans la cabine. À l'extérieur de la cabine, l'opérateur peut ouvrir et fermer la porte de la poubelle et faire rouler la poubelle à travers le petit boîtier de commande électrique.



Photo d'emplacement du boitier de commande électrique de la cabine

V. Principaux paramètres techniques des produits

Vi. Principaux avantages des produits
1. Excellentes performances
Excellente capacité de nettoyage.La largeur de la surface de la route peut atteindre 3,1 m, l'efficacité du nettoyage est supérieure à 95 % et la surface de la route de nettoyage peut obtenir l'effet de la poussière, des taches et de l'eau, améliorant considérablement la qualité du nettoyage des routes urbaines.
"Buse d'aspiration arrière à brosse moyenne à quatre disques" structure originale.La structure symétrique originale de la "buse d'aspiration arrière à brosse à quatre plaques du milieu" est adoptée pour faciliter le nettoyage des côtés gauche et droit et des côtés gauche et droit de la route. La structure est maintenant copiée par la plupart des marques nationales bien connues. .

Balayer la plaque. La balayeuse de nettoyage nationale brevetée (brevet n° 200820052391.1) est adoptée, qui a pour fonction de prévenir les collisions et d'éviter les obstacles (structure du brevet, brevet n° 00224174.9). Lors du fonctionnement, lorsque la hotte d'aspiration rencontre l'obstacle à l'avant, il peut se rétrécir vers l'intérieur pour éviter et revenir automatiquement à la position de travail normale après avoir franchi l'obstacle.

Bouche d'aspiration en fer à cheval.La buse d'aspiration en fer à cheval a une grande aspiration, combinée à la structure de la plaque à quatre balayages, la vitesse de nettoyage est rapide, peut nettoyer efficacement la route de 3,1 m de large, la capacité de nettoyage maximale atteint 62 000 m2/h.

L'ensemble de vannes hydrauliques est hautement intégré.Le système hydraulique adopte un ensemble de vannes hydrauliques solénoïdes superposées, qui est hautement intégré, soigneusement agencé, un travail fiable et une maintenance pratique.

Système d'urgence à pompe manuelle.Configurez le système d'urgence de la pompe manuelle, dans l'état d'arrêt du moteur secondaire, vous pouvez également collecter, soulever la poubelle, faciliter l'entretien.

2. Excellente qualité
Configuration de montage élevée.Le système hydraulique adopte un ensemble de vannes hydrauliques à solénoïde superposé, hautement intégré, soigneusement agencé, beau, entretien pratique, disposition de pipeline raisonnable, simple et beau. Moteur principal et sous-moteur, composants de commande hydrauliques et électriques, pompe à eau et autres marques nationales bien connues , bonne qualité, haute fiabilité.
3. Sûr et fiable
Équipé d'un système d'alarme vocale. Peut émettre une variété d'alarmes vocales et de messages d'invite pendant le travail et le déchargement.

Équipé d'un poteau de sécurité pour poubelle.Pour assurer la sécurité des opérateurs et du matériel, des piquets de sécurité sont prévus en partie basse de la poubelle. Lors des opérations de mise en service, d'installation, de test et de maintenance, des poubelles doivent être mises en place. doivent être soutenus en même temps, et les poteaux de sécurité doivent être fixés avec la goupille de sécurité pour assurer la sécurité du personnel et du matériel.
