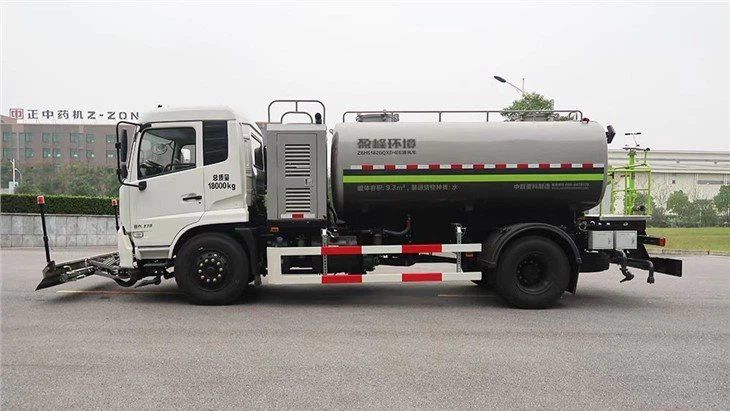

Citerne à eau de 18 tonnes avec pulvérisation à haute pression

Présentation du produit
ZBH5182GQXDHE6 18 tonnes de citerne à eau avec pulvérisation à haute pression est le produit national de six voitures de nettoyage développé par Changsha Zoomlion Environmental Industry Co., LTD. Utilisant un châssis de camion commercial DFH1180EX8 de dongfeng, avec des systèmes de nettoyage indépendants à haute et basse pression. Le système de nettoyage à haute pression comprend un support de pulvérisation d'eau, un pistolet de pulvérisation à main et d'autres dispositifs de fonctionnement, et le système de lavage à basse pression comprend deux buses de canard avant le rinçage, après la couverture, après l'arrosage, l'assemblage du canon à eau et d'autres dispositifs de fonctionnement. De plus, selon les besoins de l'utilisateur, le produit peut être équipé d'un jet d'angle haute pression, d'un auto-amorçage, d'un nettoyage de garde-corps, d'une plate-forme élévatrice, d'un jet supérieur, d'un jet inférieur et d'autres opérations de fonctionnement.

Le réservoir d'eau de 18 tonnes avec pulvérisation à haute pression a diverses fonctions, une belle apparence, un rendement élevé, une protection de l'environnement et des performances supérieures fiables.

Aperçu des fonctions

Le camion-citerne à eau de 18 tonnes avec pulvérisation à haute pression a deux méthodes de nettoyage : le nettoyage à haute pression et le lavage à basse pression. Parmi eux, le système de nettoyage à haute pression comprend un support de pulvérisation d'eau, un pistolet de pulvérisation à main et d'autres dispositifs de fonctionnement, et le système de lavage à basse pression comprend deux buses de canard avant le rinçage, après la couverture, après l'arrosage, l'assemblage du canon à eau et autres dispositifs d'exploitation.

Le cadre de pulvérisation d'eau à haute pression dans le système de nettoyage à haute pression peut être utilisé pour nettoyer les anciennes taches et la saleté collante sur la surface de la place et de la route, tandis que le pistolet de pulvérisation à haute pression à main peut être largement utilisé pour nettoyer le général équipement, y compris le corps du produit.
Dans le système de rinçage à basse pression, les deux têtes de canard avant, la haie arrière et l'arroseur arrière peuvent être respectivement utilisés pour les opérations de rinçage et d'arrosage dans les routes, les places et d'autres sites. Le canon à eau convient aux opérations de rinçage et d'arrosage à distance.
De plus, le produit peut être sélectionné en fonction des besoins de l'utilisateur, auto-amorçant, canon à eau automatique, pulvérisation haut et bas et autres dispositifs de fonctionnement.

Champ d'application
Le produit convient aux routes urbaines, autoroutes, places, ports et autres sites d'opérations de nettoyage, ainsi qu'aux opérations d'arrosage des usines de la ceinture verte. Un dispositif d'auto-amorçage en option peut être utilisé pour le manque de site d'eau du robinet sous pression, pour obtenir une eau indépendante, élargir la plage de fonctionnement des véhicules; Le dispositif de nettoyage de garde-corps en option peut être utilisé pour les opérations de nettoyage de garde-corps sur autoroute et en milieu urbain ; La plate-forme élévatrice en option peut être utilisée pour le nettoyage des panneaux routiers, des panneaux d'affichage et d'autres installations aériennes, les opérations de maintenance ; Le système de pulvérisation en option peut être utilisé pour les opérations de pulvérisation de poussière, de prévention de la chaleur et de refroidissement. Il ne convient pas à un environnement glacial par temps froid.

Structure principale et caractéristiques de performance

1.Châssis
Le châssis. Le châssis automobile de deuxième classe de type tianjin DFH1180EX8 produit par Dongfeng Motor Co., Ltd. est modifié, avec une forte puissance et une forte capacité portante. Le châssis est le châssis de véhicule utilitaire national à sixième émission le plus avancé et le plus fiable.
Le moteur. Moteur diesel Dongfeng Cummins B6.2NS6B230, puissance nominale 169kW, vitesse nominale 2300r/min, émissions jusqu'à la sixième norme nationale.
2.Moteur auxiliaire et dispositif de transmission
Moteur secondaire. Équipé d'un moteur diesel yunnei YN4H050-34CR, puissance nominale de 36,8 KW, vitesse nominale de 2 500 r/min, émissions conformes à la norme nationale iii.
Le moteur auxiliaire et ses pièces de transmission sont directement connectés, et l'espace global est compact et ordonné, ce qui améliore non seulement l'efficacité et la fiabilité de la liaison de transmission, mais améliore également la commodité du débogage et de la maintenance du moteur auxiliaire et de ses pièces de transmission. .
La vitesse du moteur auxiliaire peut être continue du régime de ralenti à 1600 tr/min, mieux répondre aux exigences des opérations de débogage, de maintenance et de nettoyage à haute pression du produit.
3.Le lanceur

Le lanceur. Le volume effectif du réservoir est de 9,3 m³. Grand volume de réservoir d'eau, long temps de travail. Le réservoir d'eau adopte la méthode d'analyse par éléments finis pour optimiser la conception et a passé le test de fiabilité strict, le réservoir d'eau adopte la technologie avancée de formation de réservoir de sac jetable, le soudage automatique par robot, les tests non destructifs par pénétration, aucune fuite d'eau, longue durée de vie, le réservoir utilise un revêtement anti-corrosion Aksu, pour assurer l'effet anti-corrosion.
4.Système de voies navigables à haute pression
Avion à jet d'eau. Le cadre de pulvérisation d'eau est équipé d'eau à haute pression, qui peut nettoyer une surface de route de 2,5-3,5 m par nettoyage télescopique, avec une grande pression de nettoyage et un bon effet de nettoyage.
Tenez un aérographe. Le pistolet de pulvérisation à main avec connecteur rapide peut être facilement connecté ou déconnecté avec la bobine de lavage. En utilisant un pistolet pulvérisateur à main, l'efficacité du nettoyage est élevée, l'effet est bon, le fonctionnement est plus pratique et plus sûr.
5.Système de voies navigables à basse pression
Pompe à eau basse pression. Adoptez la célèbre pompe centrifuge auto-amorçante à deux étages, pression de travail nominale 1,1 MPa, débit nominal 50 m³/h/1480 tr/min, haute efficacité, bonne fiabilité.
Dispositif de lavage bec de canard avant. Le dispositif de rinçage à buse de canard avant est contrôlé par une vanne de coupure pneumatique, qui convient au lavage de la surface de la route et du bord de la route. En ajustant l'angle de deux brides de raccordement, la direction de rinçage de la buse de canard peut être ajustée arbitrairement et la largeur de rinçage n'est pas inférieure à 8 m.
Dispositif de rinçage de haie arrière. Une fois que le dispositif de rinçage a une buse conique gauche et droite, le rinçage bidirectionnel est contrôlé par une vanne de coupure pneumatique, en ajustant l'angle de deux brides de raccordement, peut ajuster l'angle de la buse, après que la chasse peut être de 6 voies.
Arroseur arrière. L'arroseur arrière adopte une vanne de coupure pneumatique pour contrôler l'ouverture et la fermeture de l'arroseur arrière, et la largeur de l'arroseur n'est pas inférieure à 14 m lorsque les deux arroseurs arrière sont ouverts en même temps.
Canons à eau. Le canon à eau longue portée est en aluminium et monté sur le côté droit de la table arrière. Le pistolet à eau peut être 0 ~ rotation de 360 ​​degrés, le corps du pistolet peut être monté et descendu. Tourner le manchon de réglage devant le corps du pistolet pour régler la forme du jet d'écoulement d'eau (cylindrique ou conique) et fermer le pistolet. Le pistolet à eau est contrôlé par un robinet à tournant sphérique manuel. Le pistolet à eau peut être ouvert et fermé à volonté pendant le travail. La portée du pistolet à eau n'est pas inférieure à 38 m.
6. Mode de fonctionnement du travail
Le véhicule adopte le mode de contrôle de "boîte de fonctionnement plus fonctionnement manuel". Cadre de pulvérisation d'eau, dispositif de bouche de canard avant, après le dispositif de couverture, après que les gicleurs sont contrôlés par l'électricité et le gaz allumés et éteints, fonctionnement pratique et flexible, par le boîtier de commande dans la cabine, le boîtier de commande est situé sur le côté droit du conducteur siège, utilisé pour contrôler le dispositif de bouche de canard avant, après le dispositif de couverture, après le fonctionnement de l'arroseur. Canon à eau, pistolet de pulvérisation à main par commande manuelle du robinet à tournant sphérique marche et arrêt et réglage de la forme du jet d'eau (colonne ou cône).

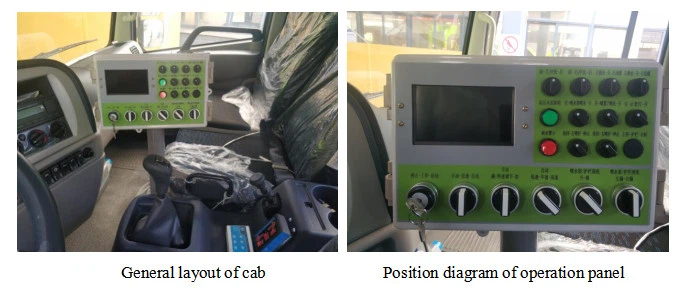

Disposition générale de la cabine Diagramme de position du panneau de commande

Principaux paramètres techniques du produit

Principaux avantages
1. Performances supérieures
Le lanceur est fiable. Le réservoir d'eau est optimisé par une analyse par éléments finis et a passé avec succès un test de fiabilité strict. Le réservoir d'eau adopte la technologie de présentation par sablage et le traitement anti-corrosion de peinture Aksu de marque de renommée internationale, antirouille à haute efficacité, durable (acier inoxydable en option et autres matériaux du réservoir d'eau). La tête du réservoir d'eau adopte le moulage par estampage, qui assure non seulement la résistance structurelle, mais rend également l'apparence plus belle.


Avion à jet d'eau. Le cadre de pulvérisation d'eau adopte une conception en coupe. Les tiges de pulvérisation gauche et droite peuvent être rétractées et étendues. La plage de largeur de nettoyage est de 2,5 à 3,5 m. Il a un bouclier d'eau et est léger et beau en apparence. Comparé au cadre de pulvérisation d'eau hydraulique traditionnel, l'ensemble du dispositif réduit le poids de 60% et adopte le châssis avec sa propre source d'air à travers le cylindre télescopique pour contrôler chaque action. Pas de pollution, moins d'entretien. Les tiges de pulvérisation gauche et droite ont la fonction d'évitement des collisions et d'évitement des obstacles, ce qui réduit considérablement le risque de dommages par collision pendant le fonctionnement et assure le bon fonctionnement du processus.

2.Bonne qualité

Adoptez un châssis de marque domestique célèbre, une technologie mature, une large application, avec une bonne fiabilité et sécurité.
Adoptez une pompe à eau haute pression de renommée internationale, un faible taux d'échec, une longue durée de vie.
La batterie, le moteur, le contrôleur et d'autres composants électriques de marques de renommée internationale sont adoptés avec d'excellentes performances.
3. Sûr et fiable
Équipé d'une alarme de manque d'eau, empêche la pompe sans eau de fonctionner du système électrique. Lorsque le niveau d'eau du réservoir est inférieur à la position de conception, le système émet une alarme sonore en cas de manque d'eau et arrête automatiquement le fonctionnement des pompes à eau haute et basse pression pour empêcher la combustion à sec de la pompe sans eau.
Il est équipé d'une décharge d'eau de canalisation et d'un dispositif de soufflage d'air antigel dans un environnement à basse température. Chaque position basse du système de voie navigable à haute pression est équipée d'un robinet à tournant sphérique d'eau, et la partie arrière droite du véhicule est installée avec un joint rapide pour le drainage de l'air. Les clients n'ont qu'à ouvrir la vanne de commande de tuyau correspondante, connecter la source d'air, connecter le connecteur rapide pour obtenir la fonction de soufflage et de drainage de tuyau correspondante.

Appareil en option
